Lorsqu’une copie d’une statue en bois est nécessaire, une première possibilité consiste à demander à un sculpteur de reproduire la statue à partir de l’original. Mais ce n’est pas toujours simple, notamment lorsque l’œuvre est conservée dans un musée, avec des contraintes d’accès, de manipulation et de conservation.
Une autre approche consiste à utiliser un pantographe, plus ou moins évolué. Cette méthode pose toutefois une difficulté importante : elle nécessite généralement un contact direct avec l’œuvre.
La solution que je propose repose sur une autre méthode : la reproduction de statue en bois par scan 3D et usinage CNC bois.
Mon processus de reproduction de statue bois en image :
Reproduire une statue avec le scan 3D : un relevé sans contact

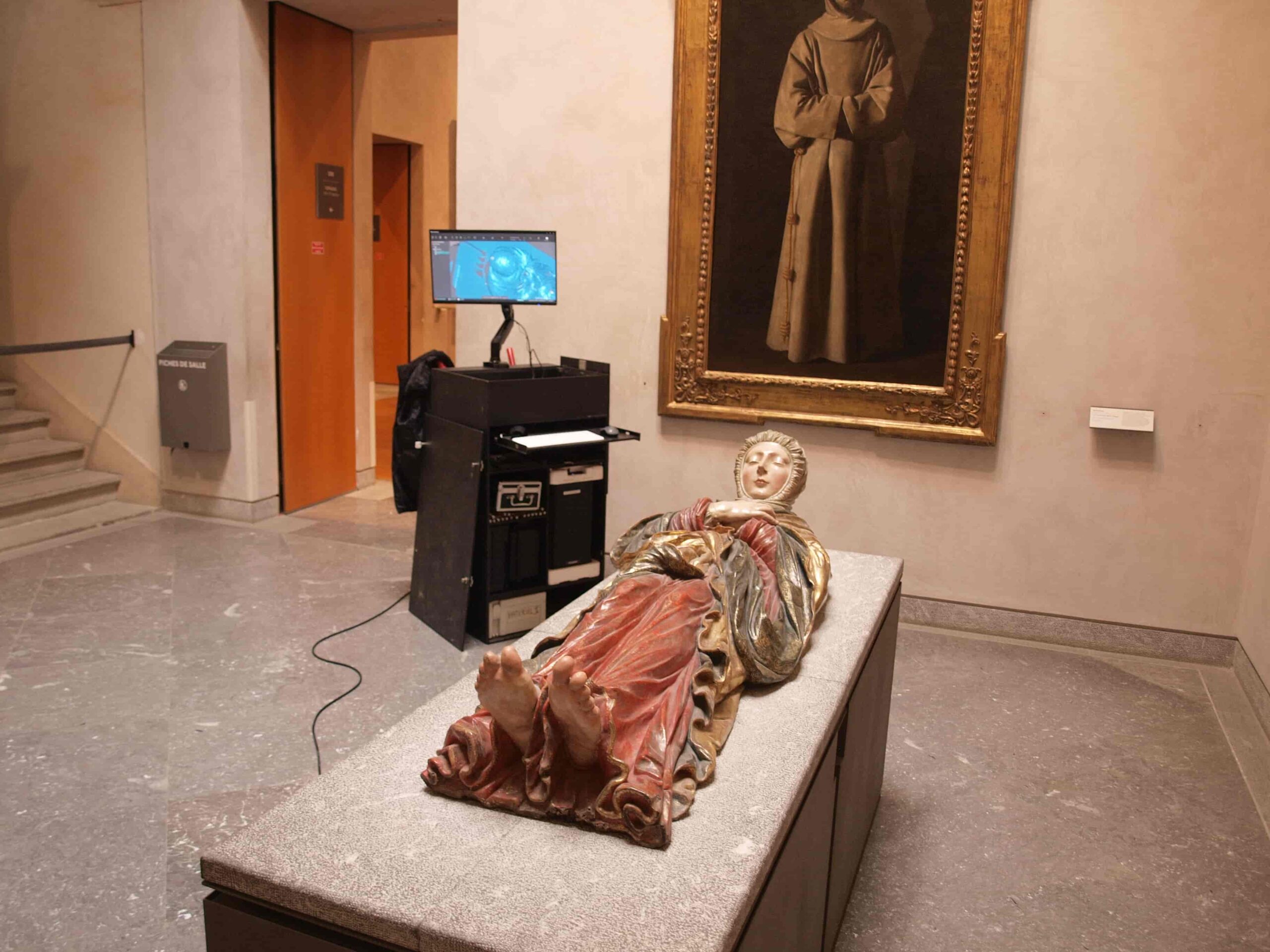

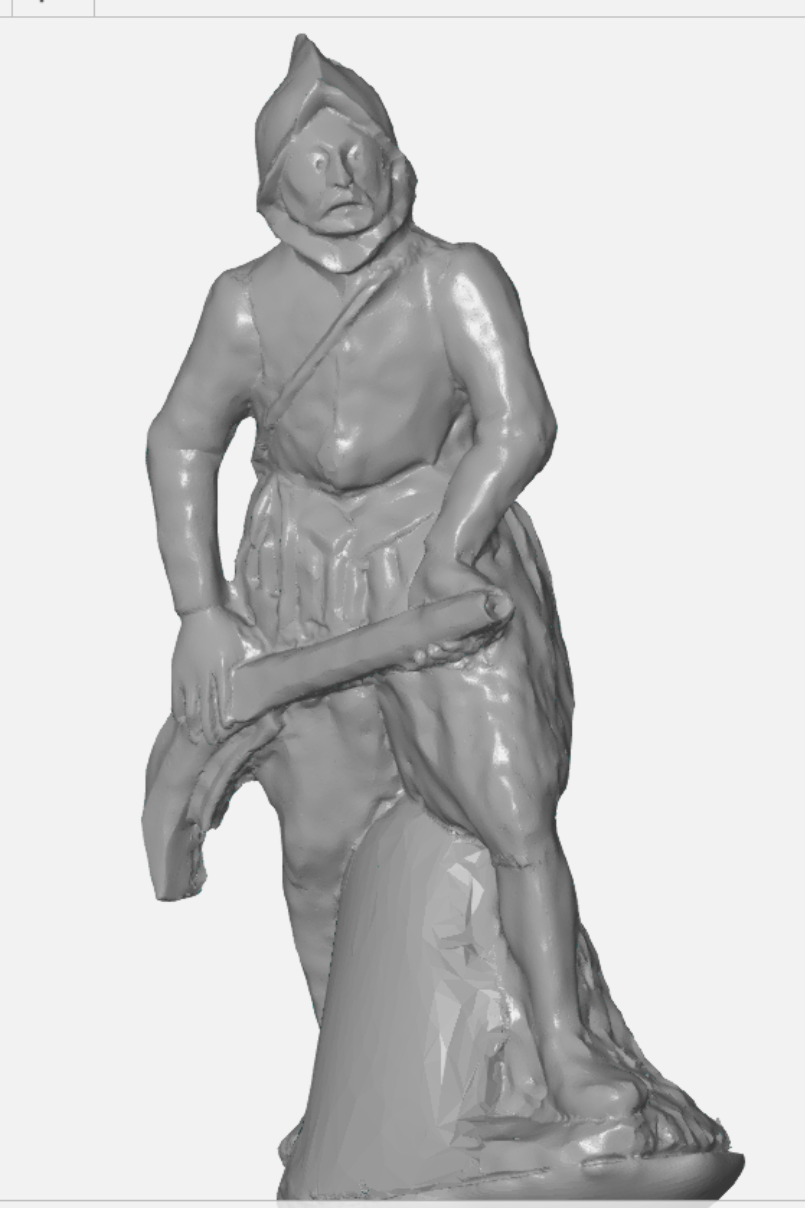

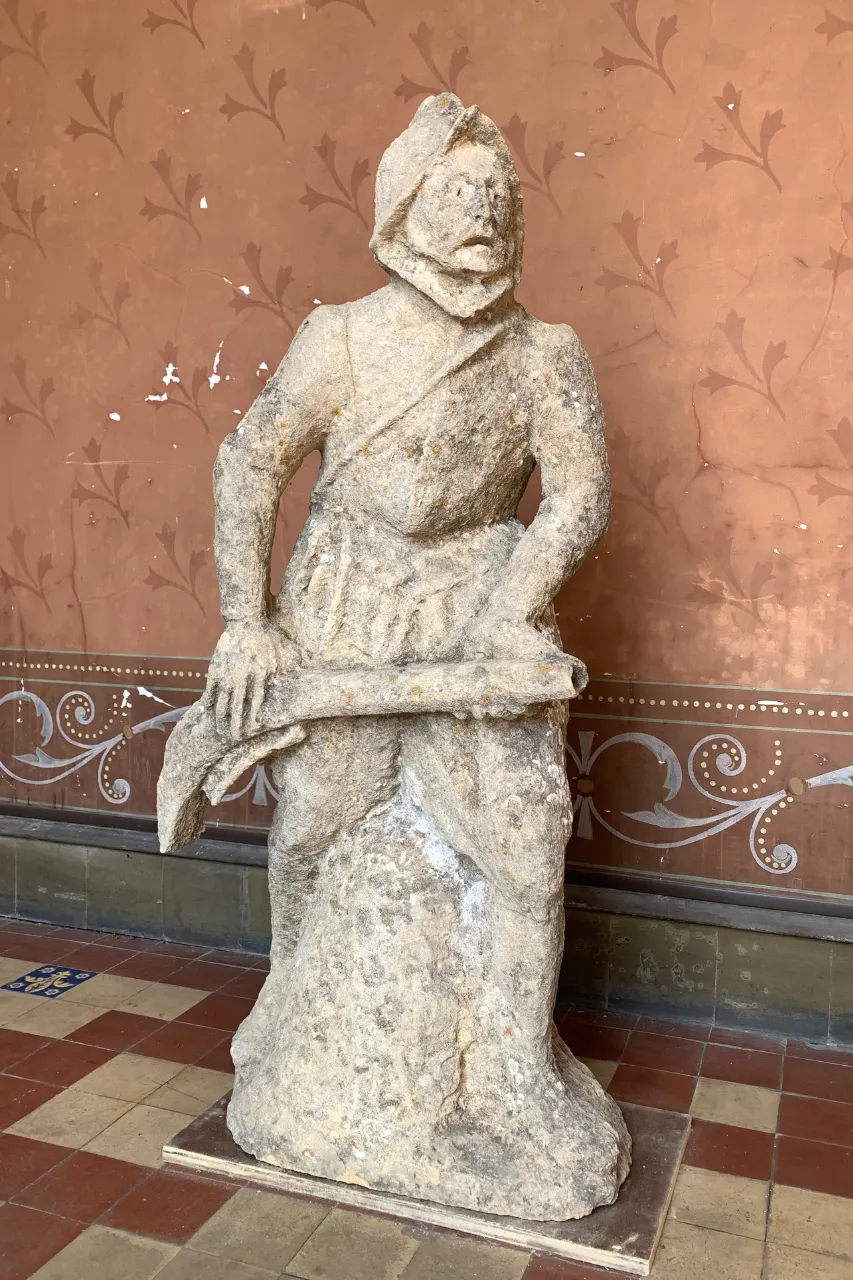

La première étape consiste à scanner l’œuvre avec un scanner 3D. Cette opération se fait sans contact avec l’œuvre : ni cible, ni produit matifiant appliqué sur la surface.
Ce scan 3D de statue, ou scan 3D de sculpture, permet d’obtenir un relevé précis de la statue, avec ses volumes, ses détails, ses déformations éventuelles et ses particularités.
La numérisation 3D permet ainsi de conserver une trace complète de la forme avant la phase de fabrication. Ce relevé 3D sans contact est particulièrement intéressant pour une œuvre fragile, une sculpture ancienne en bois ou une pièce patrimoniale qui ne doit pas être manipulée inutilement.

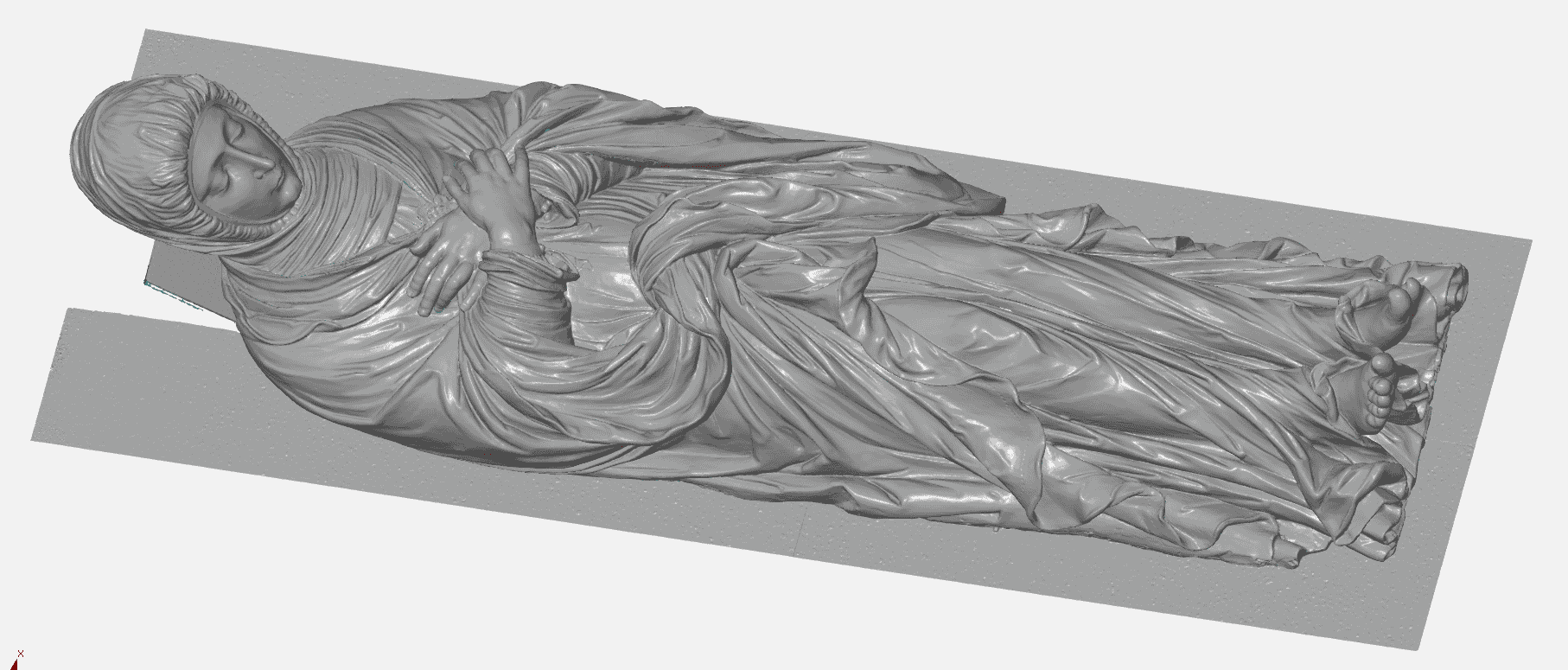

Vient ensuite une phase de post-traitement informatique. Elle permet de corriger certains artefacts, de combler quelques zones non accessibles au scan et de préparer un fichier exploitable pour la fabrication.
À partir de cette étape, deux cas peuvent se présenter :
- la statue peut être usinée d’un seul bloc ;
- la statue est trop grande pour la capacité de la machine et doit être usinée en plusieurs éléments, puis assemblée.
Dans le second cas, il faut décomposer la statue en parties usinables. Cette approche peut aussi permettre d’atteindre certaines zones qui seraient difficiles, voire impossibles, à usiner si la statue était travaillée d’un seul bloc. Je pense en particulier aux contre-dépouilles.
De la numérisation 3D à l’usinage CNC bois
Après le travail sur le fichier 3D vient la programmation de la machine. Cette étape doit tenir compte de la forme de la statue, du sens du bois, des outils utilisés, des zones accessibles et des limites de l’usinage.

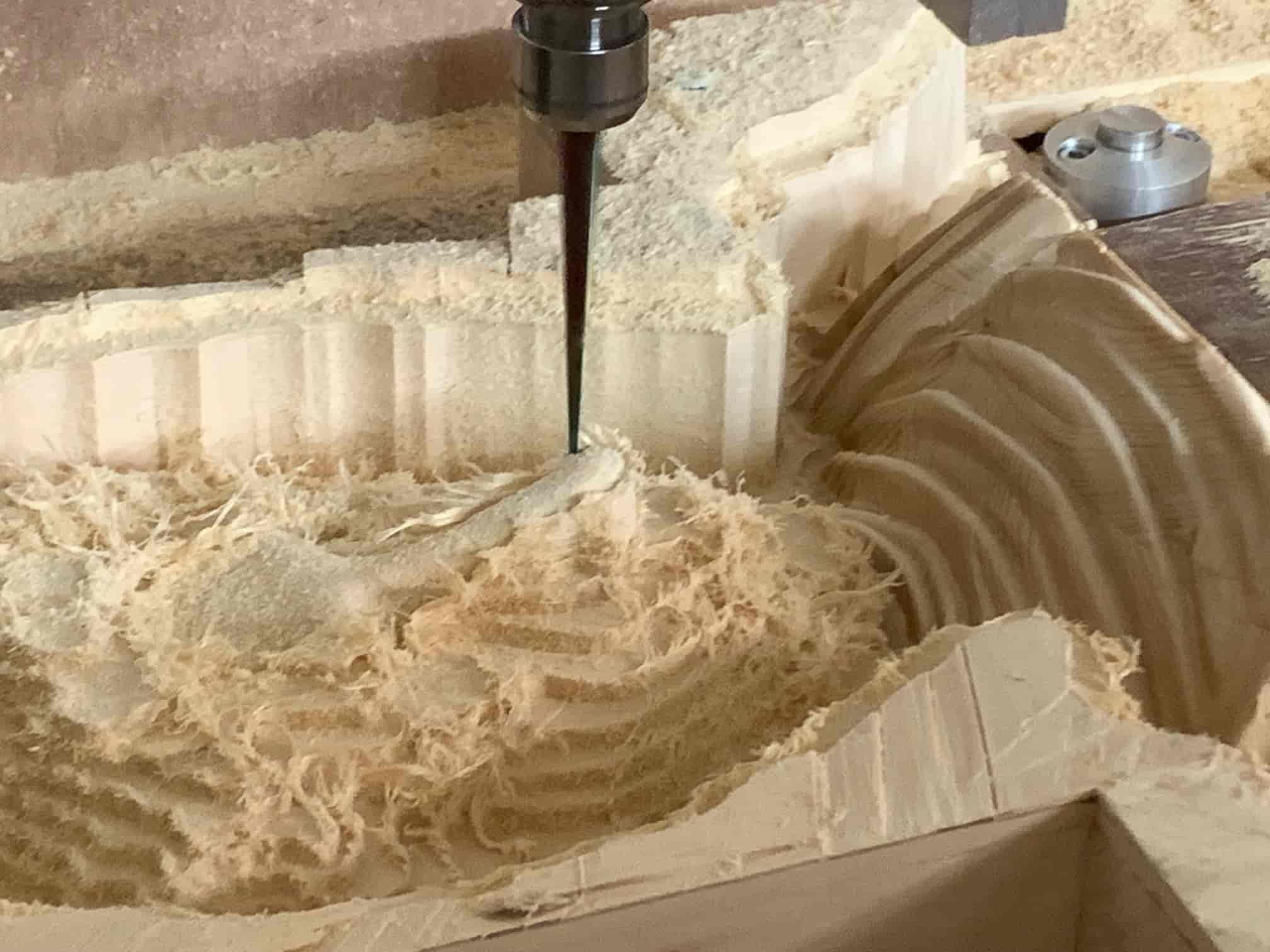

L’usinage 3D avec une CNC permet de reproduire une grande partie des volumes à partir du modèle numérique. Mais cette étape demande une préparation rigoureuse : choix des outils, stratégie d’usinage, positionnement des pièces, gestion des contre-dépouilles et anticipation de l’assemblage.

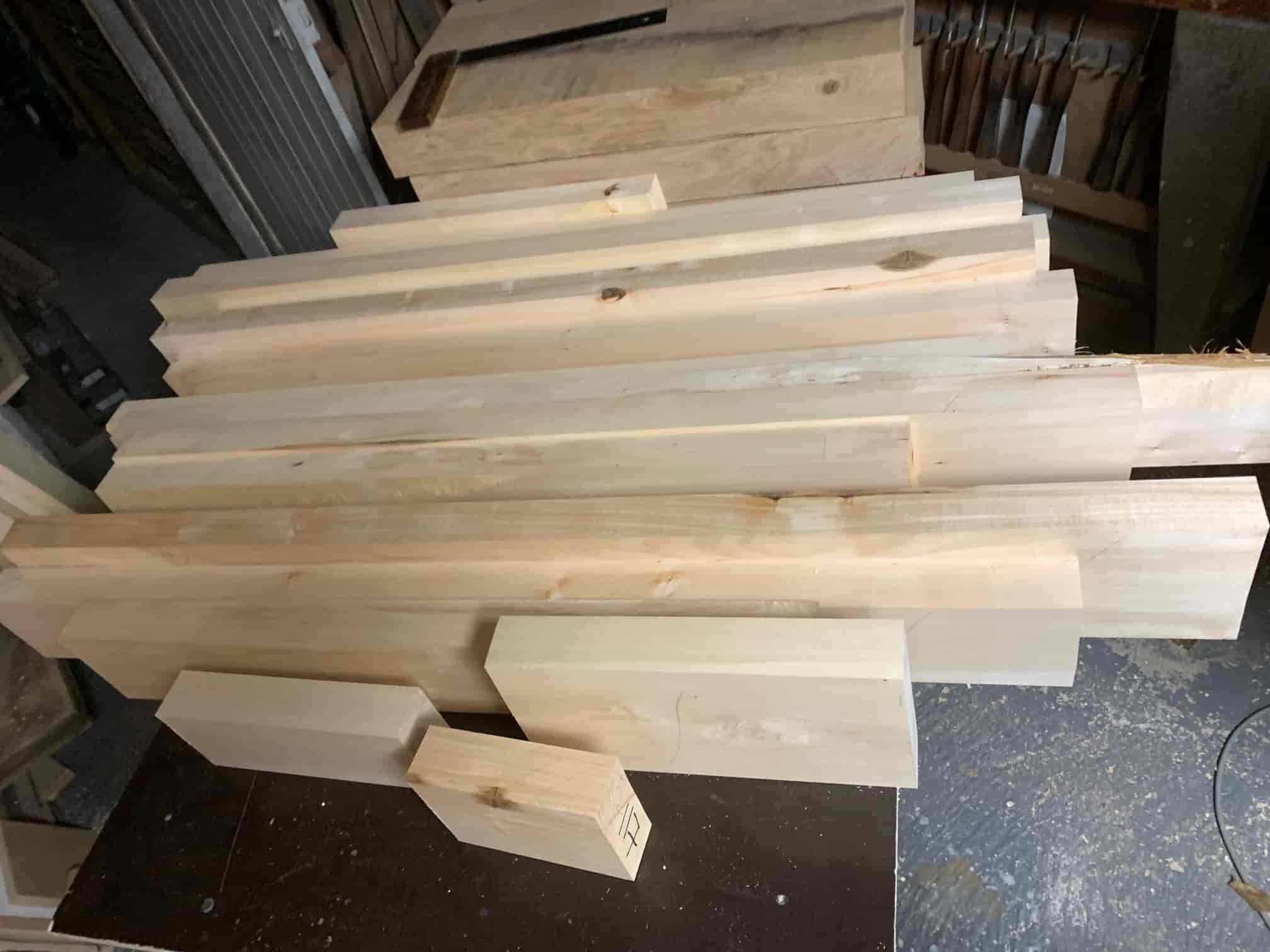

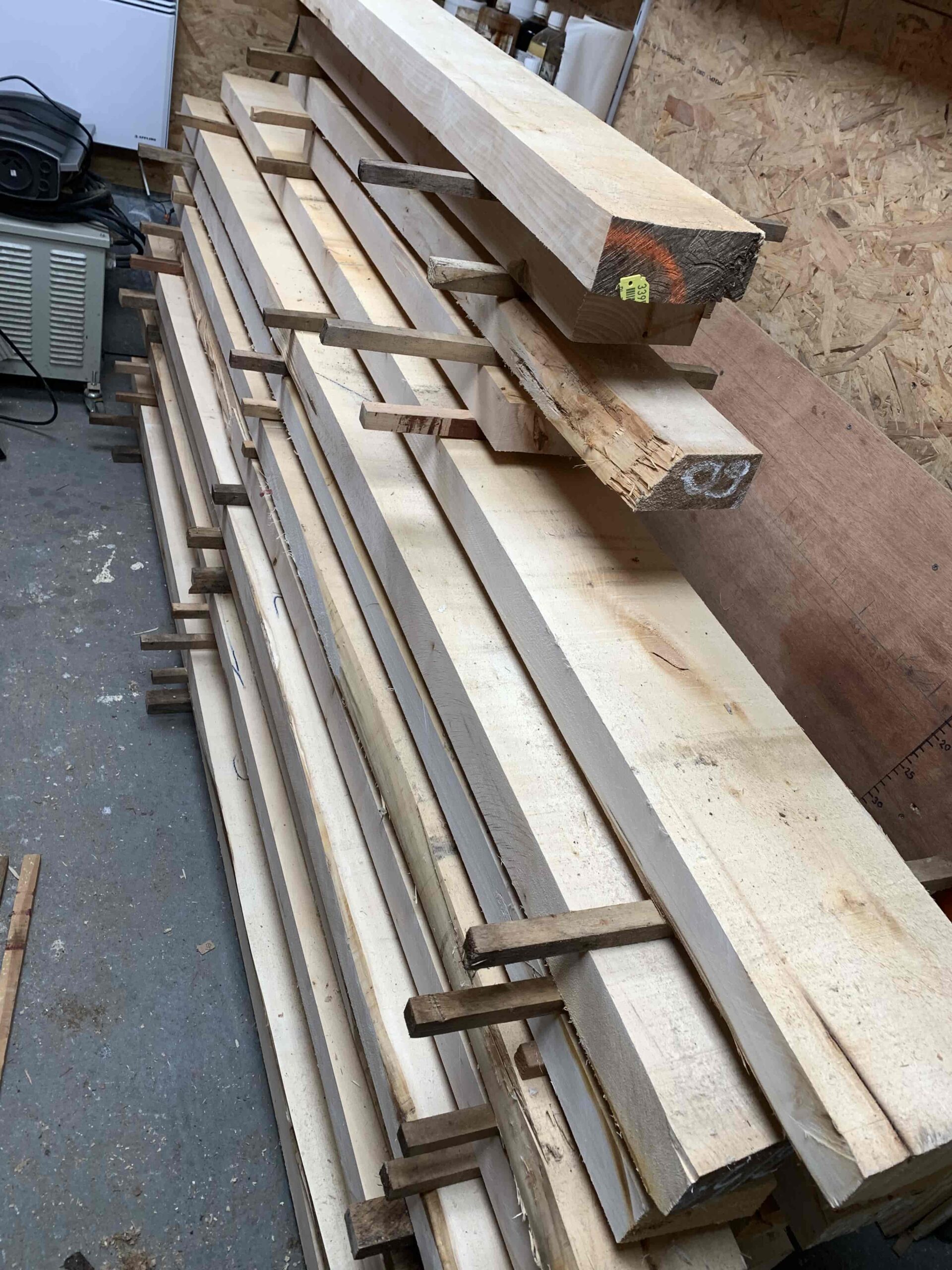

La préparation des bruts est également une étape essentielle. Au-delà du savoir-faire numérique, la connaissance du bois reste déterminante pour la réussite du projet : séchage avec hygrométrie contrôlée, stabilité mécanique, choix du fil, géométrie et cotes des blocs avant usinage.
Sur une statue à taille humaine, il peut par exemple y avoir cinq blocs de bois assemblés les uns à côté des autres. Une erreur de 0,2 mm sur la largeur, ajoutée à une erreur de 0,2 mm sur l’équerrage, peut rapidement créer un écart important à l’assemblage. Dans le pire des cas, on peut se retrouver avec plusieurs millimètres de décalage.
C’est pour cette raison que la préparation du bois est aussi importante que le travail numérique.
Usinage, assemblage et finition manuelle

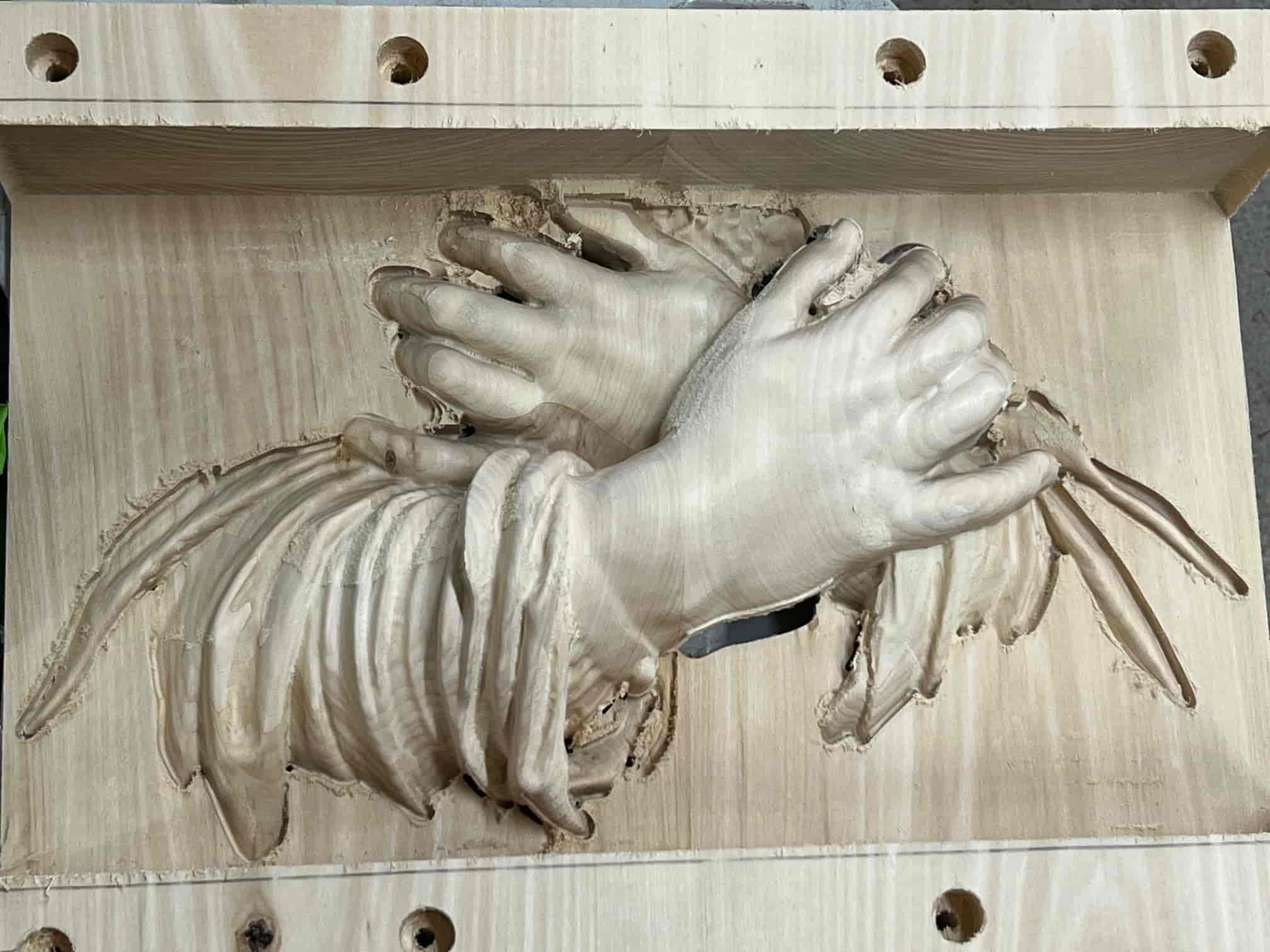

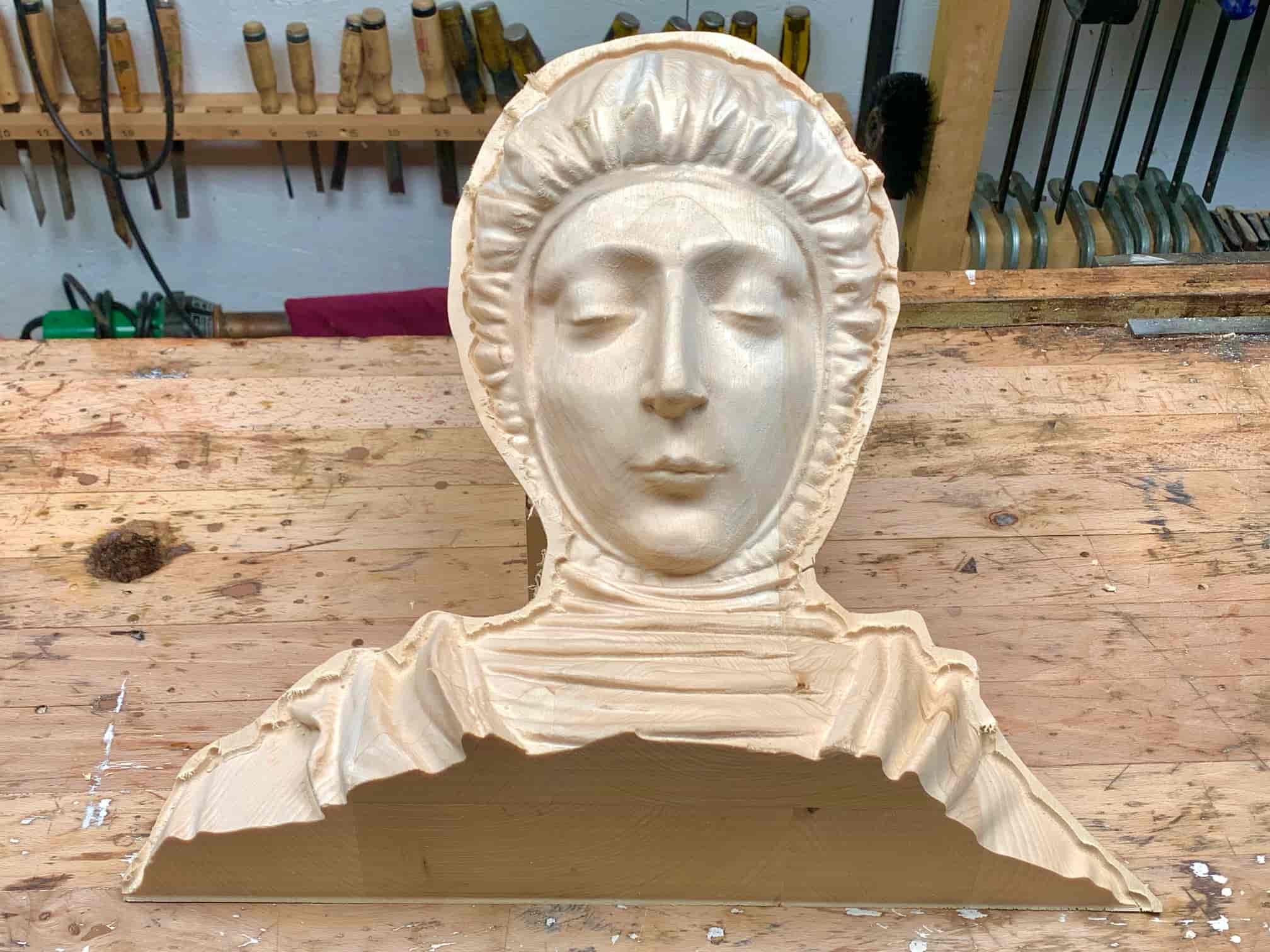

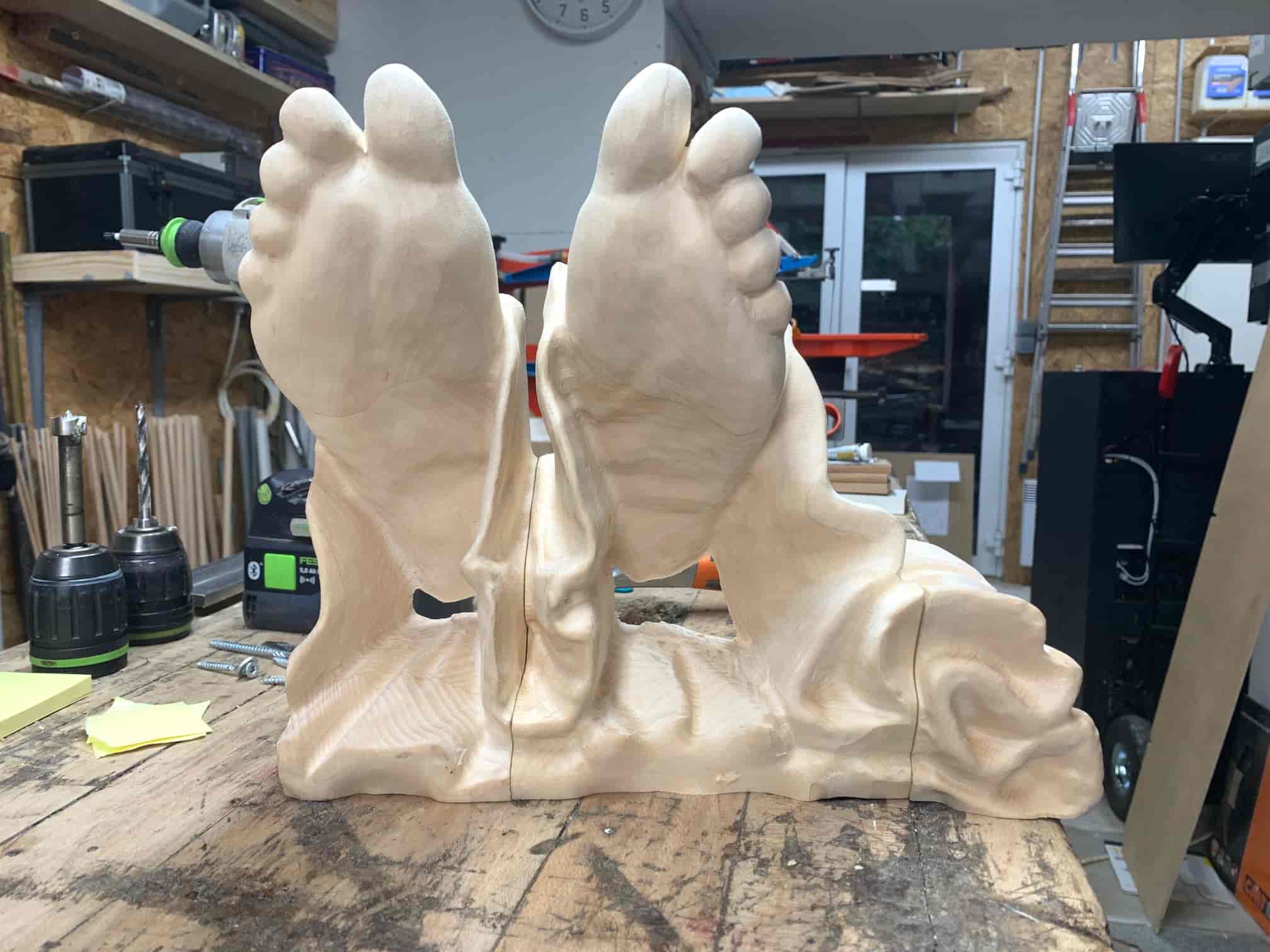

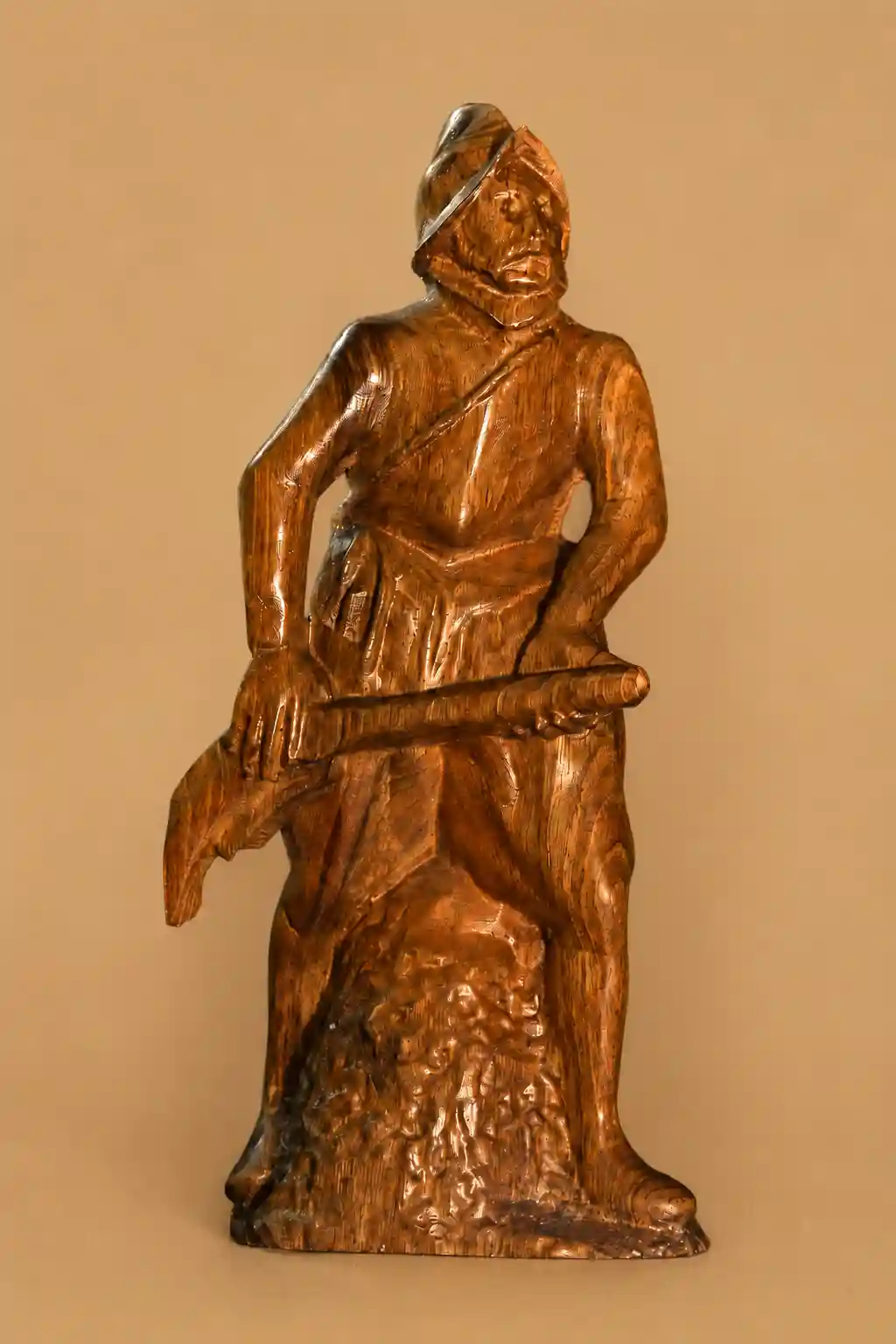

Une fois les bruts préparés, les éléments sont usinés sur la machine. Chaque partie doit ensuite être contrôlée, ajustée et préparée pour l’assemblage.

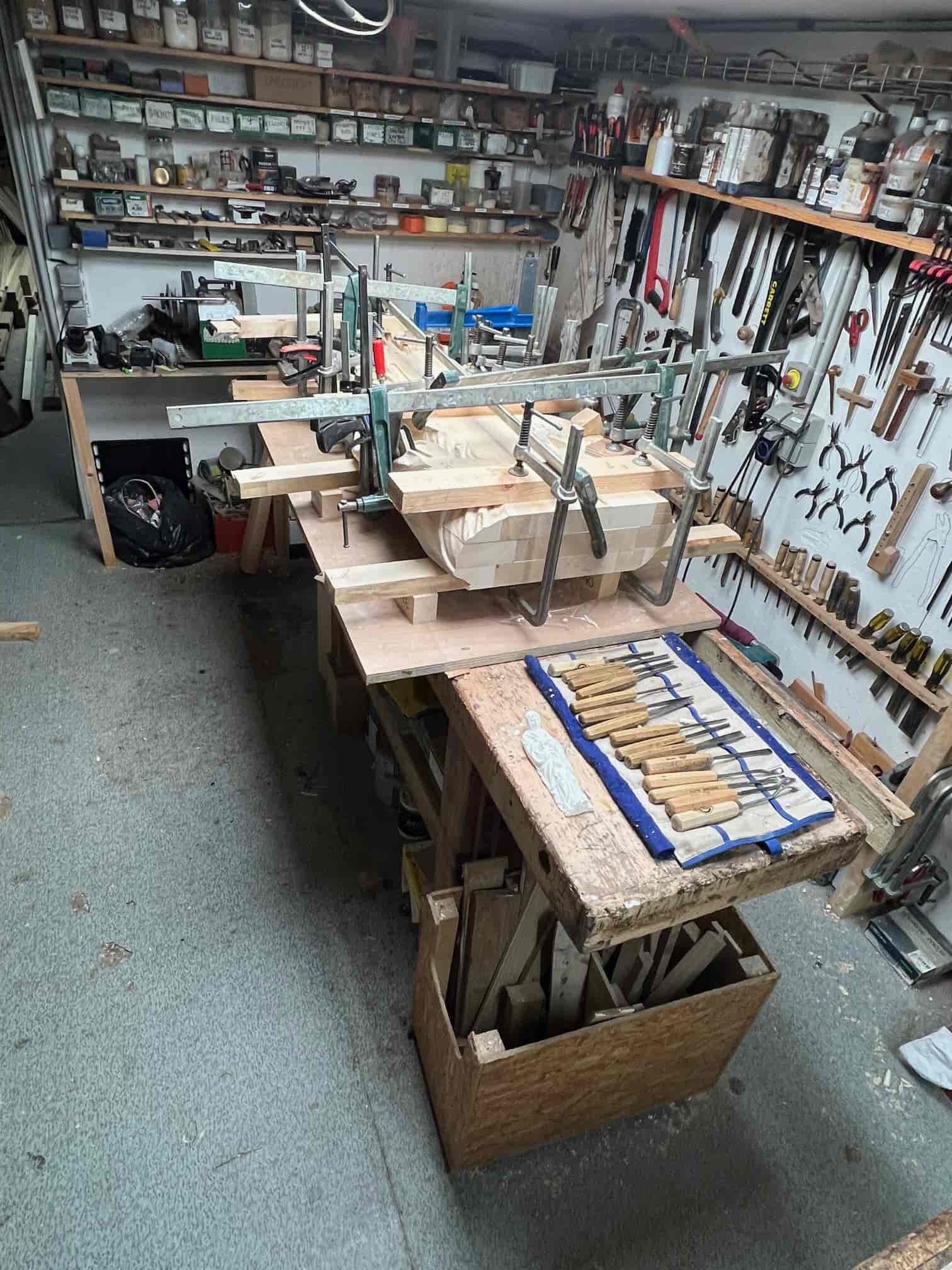

Les éléments usinés sont ensuite collés afin de reconstituer la statue complète.

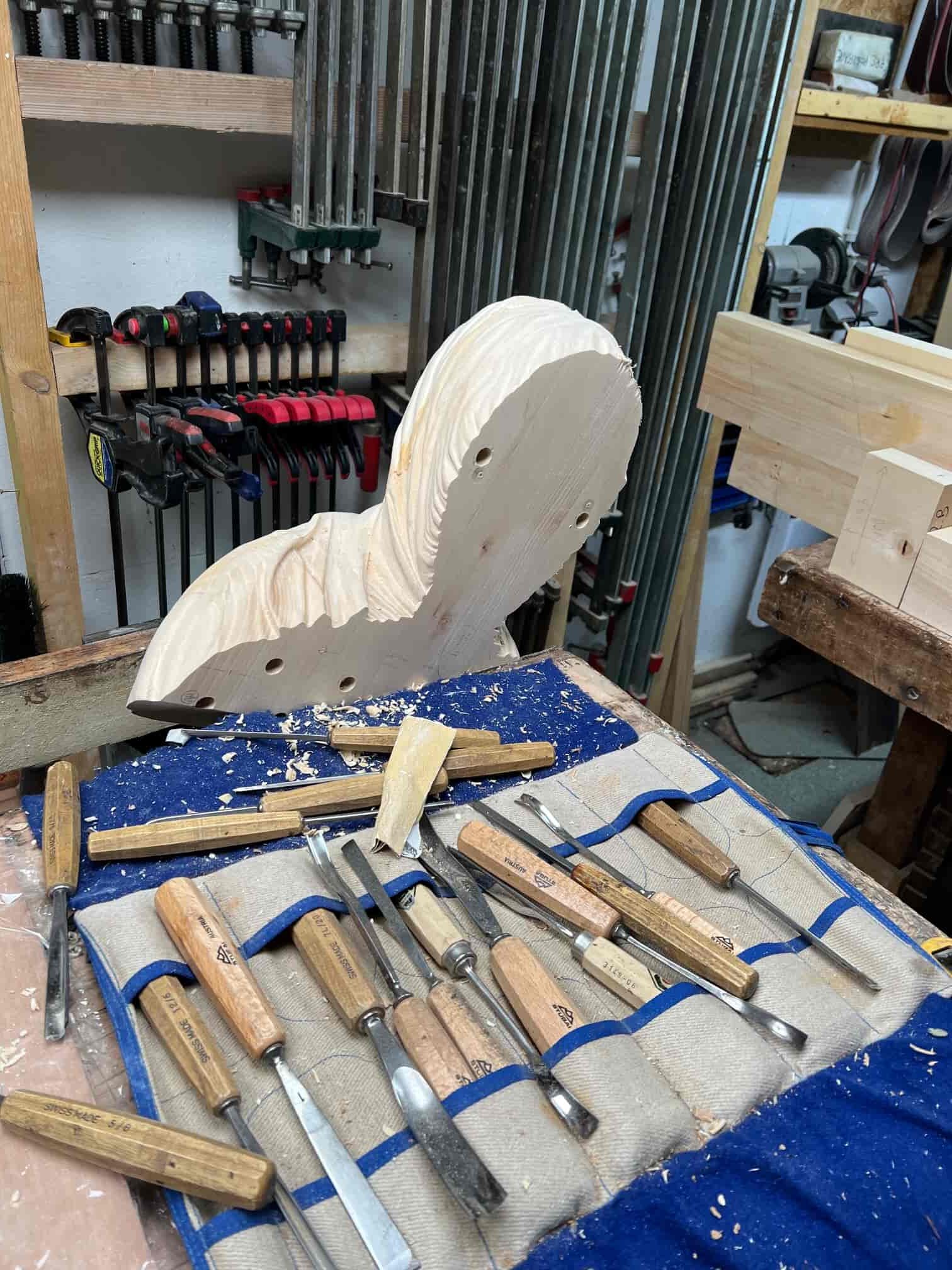

Pour la finition, le travail manuel reste indispensable. Il permet de reprendre les éventuels affleurages, d’ajuster les raccords, mais aussi de traiter les zones que la machine ne peut pas atteindre correctement, notamment certaines contre-dépouilles.
Cette finition manuelle est une étape importante dans la reproduction d’une sculpture en bois. L’usinage 3D permet de reproduire une grande partie des volumes avec précision, mais il ne remplace pas le regard, l’ajustage et la main de l’artisan.
Un contrôle de la reproduction

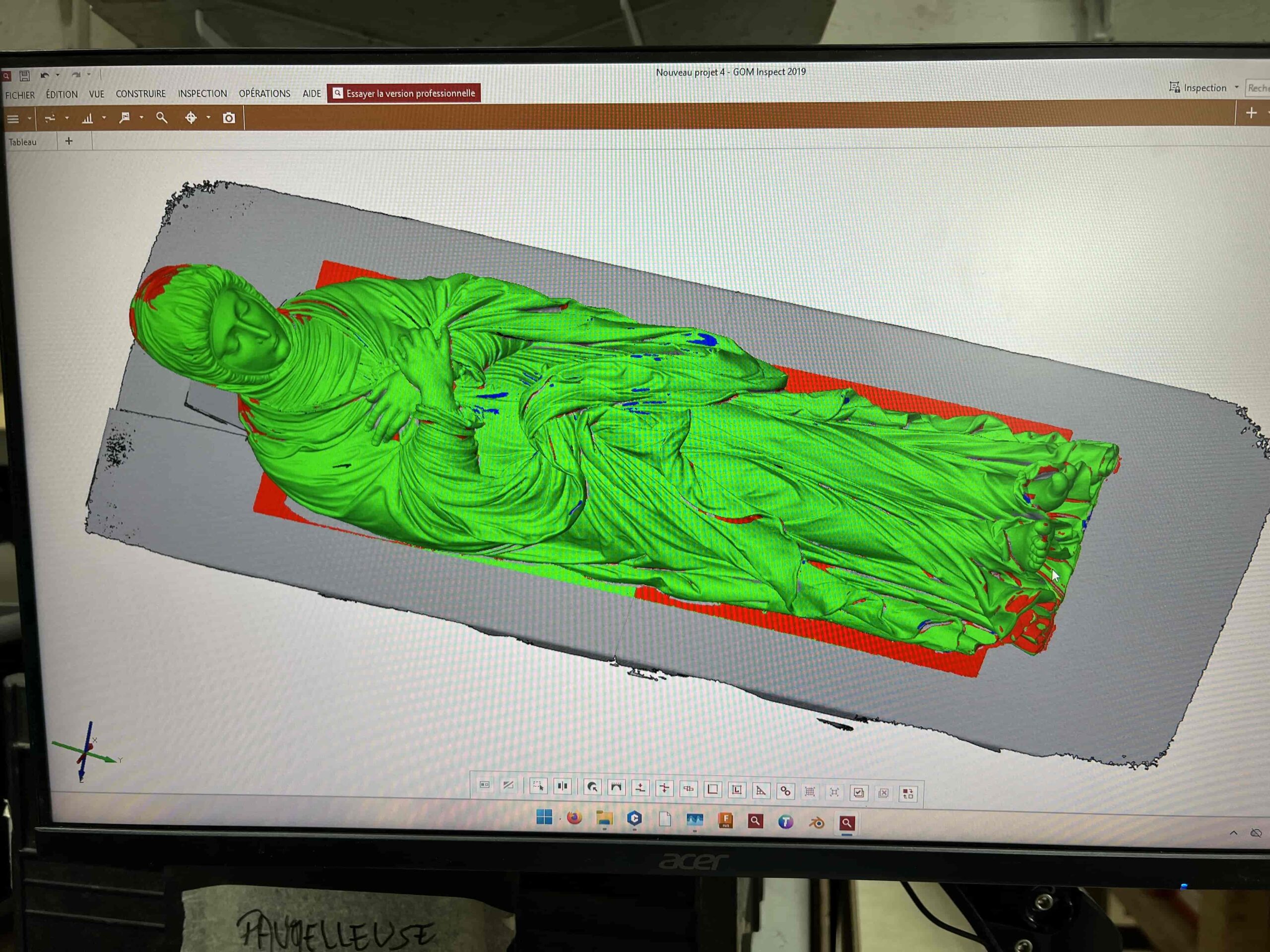

Sur une statue à taille humaine que nous avons réalisée, nous avons scanné la copie terminée, puis comparé ce scan avec celui de l’original. Pour plus de 90 % des surfaces, l’écart mesuré était inférieur à 1,5 mm.
Ce contrôle permet de vérifier la fidélité de la reproduction par rapport à l’œuvre d’origine, tout en gardant à l’esprit qu’une reproduction en bois reste un travail de matière, d’usinage, d’assemblage et de finition manuelle.

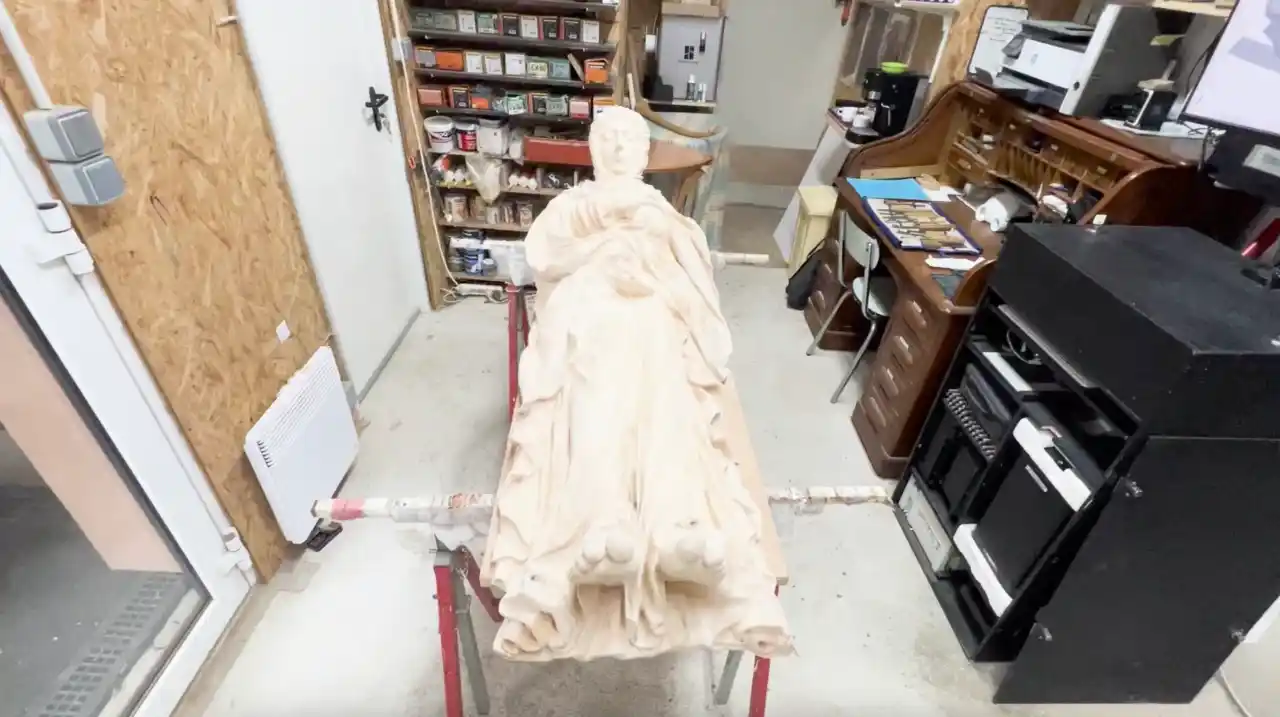

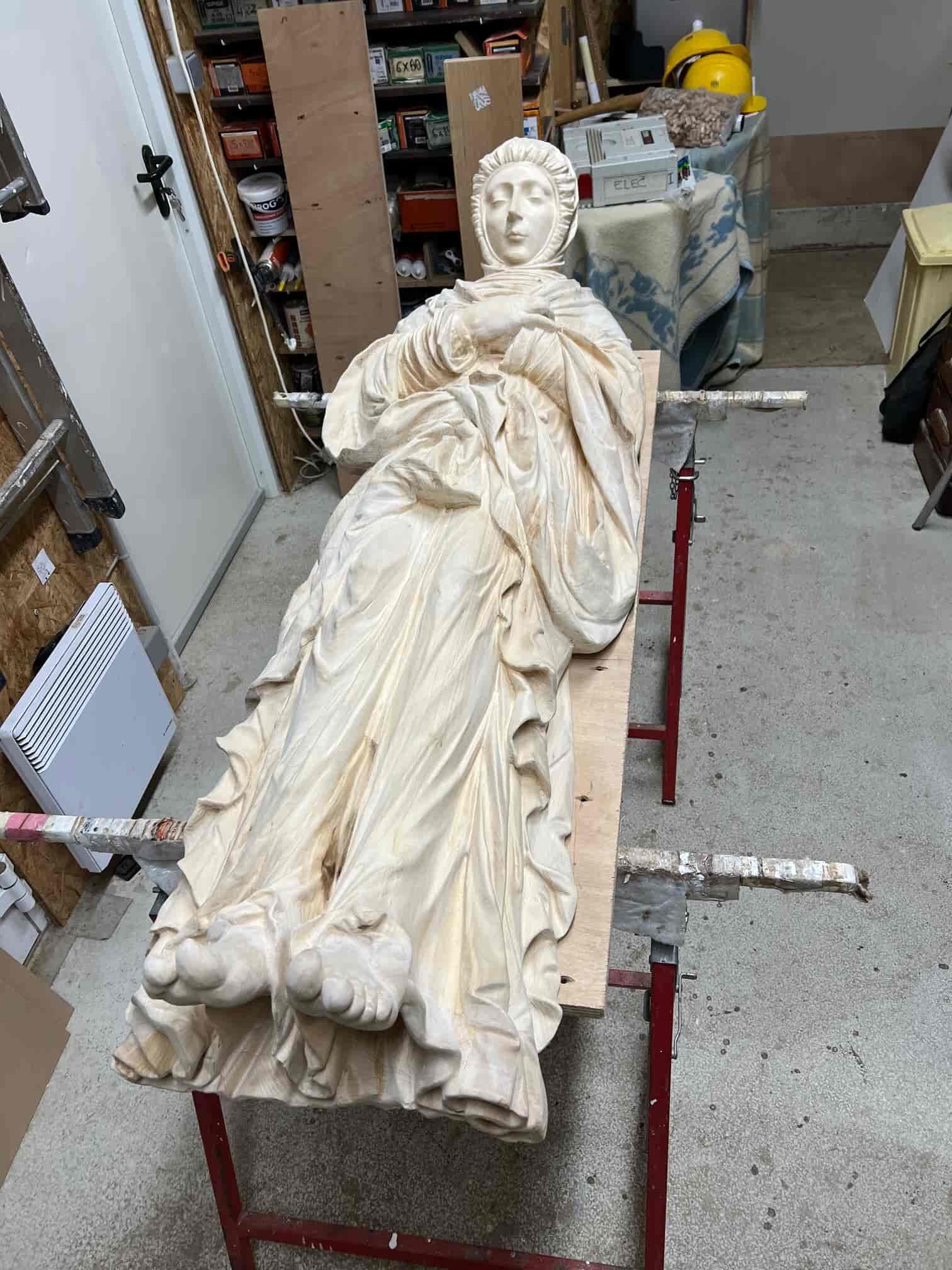

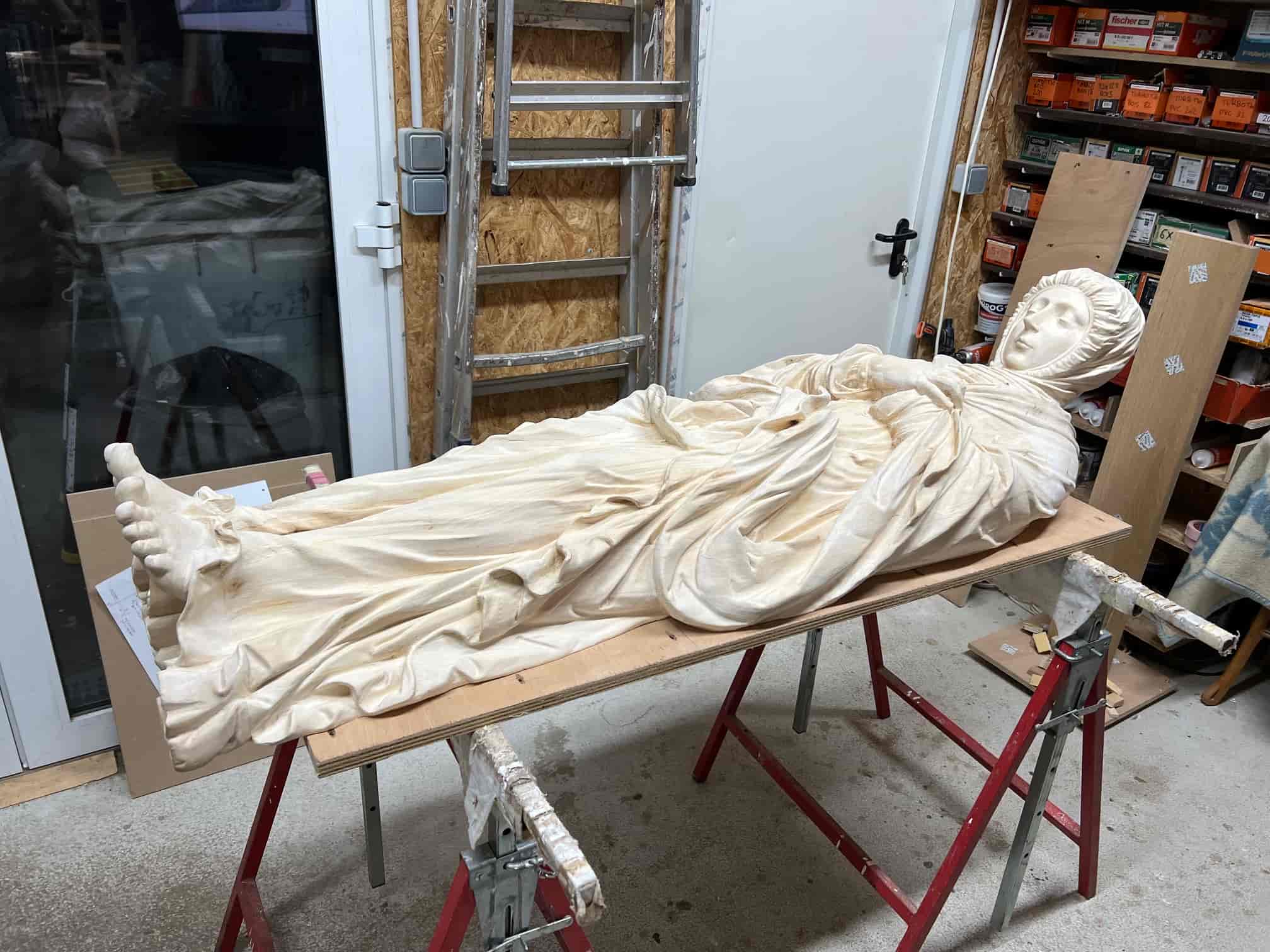

Quelques informations sur la statue qui est en photo ci-après :
- Elle mesure 1.63 m de longueur, et pèse un peu plus de 52 kg ! Elle est réalisé en tilleul
- Elles est décomposée en 5 niveaux sur l’épaisseur
- C’est l’assemblage de 64 pièces, avec 188 opérations d’usinage, environ 150 heures de fraisage !
Un peu d’histoire
La sculpture de statues en bois remonte à l’Antiquité. Malheureusement, il reste très peu d’exemplaires de cette période, en raison de la fragilité du matériau. Ces statues avaient souvent une vocation liée au culte ou aux rites funéraires.
En Europe, nous conservons encore des sculptures en bois datant du Moyen Âge, puis de nombreux exemplaires à partir de la Renaissance, principalement liés à la religion. La qualité d’exécution est souvent remarquable. La polychromie ou la dorure viennent encore renforcer le travail de sculpture. Les expressions du visage, la finesse des détails et la complexité des drapés donnent à ces statues une présence très particulière.
Le bois utilisé varie selon les régions, les époques et les choix du sculpteur. En Europe, on trouve classiquement du tilleul, du noyer ou du chêne, mais cette liste n’est pas exhaustive.
Malgré ses qualités, le bois reste un matériau sensible. Il peut se dégrader avec le temps sous l’effet de l’humidité, des attaques d’insectes xylophages, des variations climatiques ou des accidents.
Dans certains cas, il peut donc être nécessaire de réaliser une reproduction de statue en bois ou une reproduction de sculpture en bois : lorsque l’œuvre originale est trop fragile pour être exposée, lorsqu’on souhaite permettre au public d’observer de très près la complexité d’une statue, voire de la toucher, ce qui n’est généralement pas possible avec une œuvre originale.
La reproduction peut aussi répondre à des besoins de médiation culturelle, de conservation du patrimoine, d’étude, de présentation au public ou de création artistique. Dans le cadre d’un musée ou d’un lieu patrimonial, une reproduction pour musée peut permettre de préserver l’œuvre originale tout en rendant la forme accessible.
Mon expertise : une méthode au service du patrimoine
La reproduction de statue en bois par scan 3D et usinage CNC permet d’aborder des pièces complexes avec une méthode précise et documentée.
Elle peut être intéressante pour des œuvres fragiles, des besoins de médiation, des projets de conservation du patrimoine ou des reproductions destinées à l’étude et à la présentation au public.
L’objectif n’est pas de remplacer le travail du sculpteur, mais d’utiliser le numérique comme un outil de relevé, de compréhension et de préparation, au service du bois et du patrimoine.
